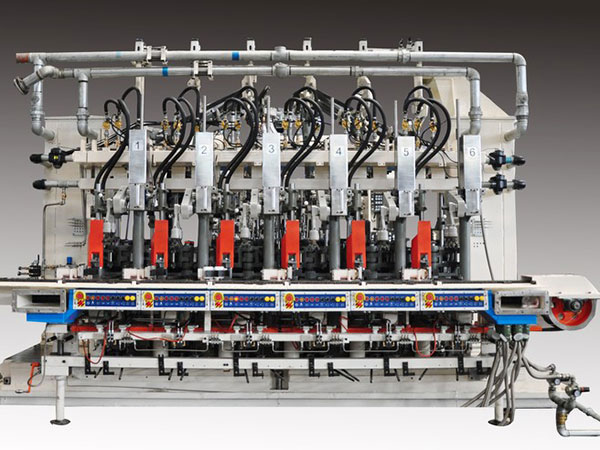

Máquina IS doble gota HD4.6.8.10.12-140
Máquina de secciones individuales

Configuración estándar de la máquina tipo IS
Sistema de control FLEXLINE
Distribuidor de gota servo
Nuevo tipo de sistema de entrega
Conexiones en el sistema de aceite para premoldes y moldes
Premolde con soportes protectores
Mecanismo de enfriamiento de los moldes VertiFlow
Mecanismo de émbolo de cambio rápido
Pinza de extracción de cambio rápido
Montante ancho para la máquina
Transportador con cadena silenciosa
Sistema de lubricación automática con ajustes de tiempo y racionamiento

Configuraciones opcionales de la máquina con secciones independientes
Mecanismo de inversión con amortiguación hidráulica
Mecanismo de inversión servo eléctrico
Mecanismo de extracción de amortiguación hidráulica
Mecanismo de extracción servo eléctrico
Caja de válvula electroneumática 21 (EPVB)
26# EPVB
Eyector eléctrico, Cilindros horizontales dobles
Impulsor servoeléctrico
Mecanismo de placa inferior con formación de vacío
Mecanismo de enfriamiento de los premoldes con control de encendido y apagado

Métodos de producción de envases de vidrio
Soplado-soplado
Prensado-soplado
Prensado de cuello estrecho-soplado

Especificaciones de los envases de vidrio
Soplado-soplado Prensado-soplado Prensado de cuello estrecho-soplado
Máquinas IS
Diámetro máximo del cuerpo (VertiFlow) 102mm
Diámetro máximo del cuerpo (Enfriamiento horizontal sin vacío) 111mm
Diámetro máximo del cuerpo (Vacío) 102mm
Altura mínima de la botella 68mm 58mm
Altura máxima de la botella (VertiFlow) 343mm 228mm
Diámetro máximo de la botella 48mm 90mm 38mm
Consumo de la máquina IS doble gota
Media Presión (Bar) Consumo por sección
Nm3/min
Aire de operación de baja presión 2.1 1.0
Aire de operación de alta presión 3.1 1.0
Aire a alta presión (Gas inducido de la caja de válvulas) 4.0 0.003
Aire soplado (Soplado-soplado) 3.1 2.2
Aire soplado (Prensado-soplado) 3.1 3.0
Vacío 150mbar 0.2 ~ 0.3
Enfriamiento horizontal 1200 mm H2O 90
Refrigeración vertical para molde y refrigeración horizontal para premolde 1200 mm H2O 60
Transportador 600 mm H2O 12
Aceite lubricante 80 1.3 L/día
Agua de refrigeración 2.1 15 L/min

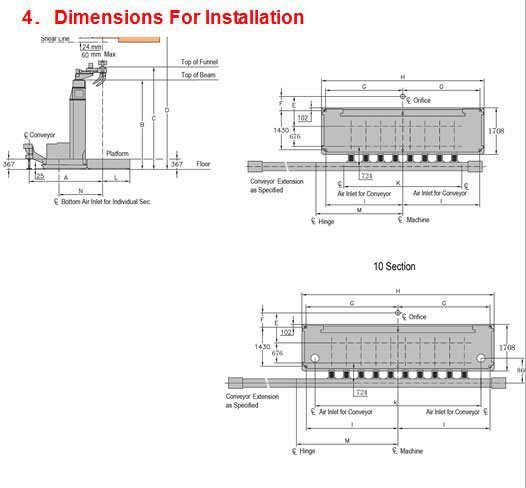

Tamaño de instalación de los equipos de producción de botellas de vidrio
Alimentador BLD910
S 400.5
Cantidad y tamaño de secciones de la máquina IS 4 6 8 10
mm mm mm mm
A 2568 2568 2568 2568
B 3274 3274 3274 3515
C (Distancia del centro de distribución 110mm) 3722 3722 3722 3963
D (Recomendado) 5000 5000 5000 5300
E 1168 1168 1168 1168
F 568 568 568 568
G 1730 2264 2798 3332
H 3660 4828 5896 6964
I 1716 2250 2784 3318
K 2306 3236 4304 6010
L (Estándar) 596 596 596 596
L (Con receptores) 1296 1296 1296 1296
M 2292 2826 3360 3430
N 1502 1502 1502 1292
Peso de la máquina 17T 24T 29T 45T
