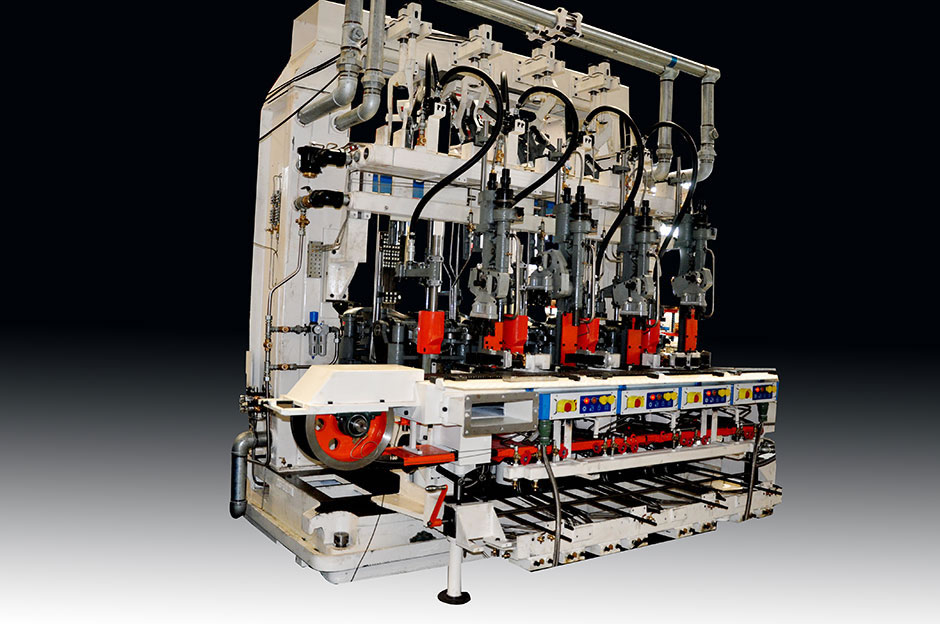

Máquina IS doble gota HGD4.6-108
Máquina de secciones individuales
| Sistema de control FLEXLINE | |
| Distribuidor de gota servo | |
| Distribuidor de gota mecánico | Opcional |
| Nuevo tipo de sistema de entrega | |
| Conexiones en el sistema de aceite para premoldes y moldes | |
| Premoldes con soportes protectores | |
| Mecanismo de inversión de amortiguación constante | |
| Mecanismo de inversión servo eléctrico | Opcional |
| Mecanismo de enfriamiento de los moldes VertiFlow | |
| Mecanismo de placa inferior con formación de vacío | Opcional |
| Mecanismo de émbolo de cambio rápido | |
| Mecanismo de extracción de amortiguación constante | |
| Mecanismo de extracción servo eléctrico | Opcional |
| Pinza de extracción de cambio rápido | |
| Mecanismo de soplado de cambio rápido | |
| Montantes estrechos para la máquina | |
| Caja de válvula electroneumática 21 (EPVB) | |
| Transportador con cadena silenciosa | |
| Eyector eléctrico, Cilindros horizontales dobles | |
| Eyector eléctrico, Eje doble | Opcional |
| Mecanismo de enfriamiento de los premoldes con control de encendido y apagado | Opcional |
| Sistema de lubricación automática con función de tiempo y racionamiento | |
| Cambio de una a dos gotas | Opcional |
| Métodos de producción de envases de vidrio | |
| Soplado-soplado | |
| Prensado-soplado | |
| Prensado de cuello estrecho-soplado | |
| Soplado-soplado | Prensado-soplado | Prensado de cuello estrecho-soplado | ||
| Gama | ||||
| Diámetro máximo del cuerpo (VertiFlow) | 76mm | |||
| Diámetro máximo del cuerpo (Enfriamiento horizontal sin vacío) | 90mm | |||
| Diámetro máximo del cuerpo (vacío) | 80mm | |||
| Altura mínima de la botella | 57mm | 40mm | ||
| Altura máxima de la botella (con VertiFlow) | 301mm | 257mm | ||
| Diámetro máximo de la botella | 48mm | 83mm | 38mm | |
Consumo de la máquina tipo IS doble gota
| Ítem | Presión (Bar) | Consumo por sección Nm3/min |
| Aire de operación de baja presión | 2.1 | 1.0 |
| Aire de operación de alta presión | 3.1 | 1.0 |
| Aire a alta presión (Gas inducido de la caja de válvulas) | 4.0 | 0.003 |
| Aire soplado (Soplado-soplado) | 3.1 | 1.8 |
| Aire soplado (Prensado-soplado) | 3.1 | 2.6 |
| Vacío | 150mbar | 0.2 ～ 0.3 |
| Enfriamiento horizontal | 1200 mm H2O | 75 |
| Refrigeración vertical para molde y refrigeración horizontal para premolde | 1200 mm H2O | 50 |
| Transportador | 600 mm H2O | 10 |
| Aceite lubricante | 80 | 1.3 L/día |
| Agua de refrigeración | 2.1 | 15 L/min |

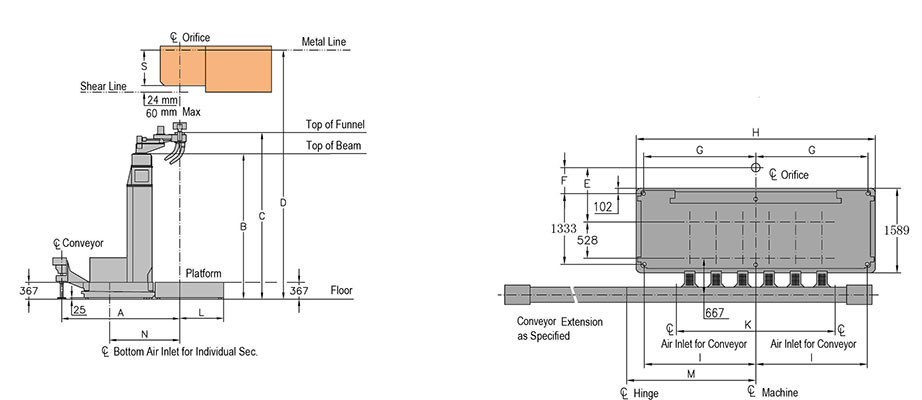

| Alimentador | BLD910 |
| S | 400.5 |
| Cantidad y tamaño de secciones de la máquina IS | 4 | 6 | |
| mm | mm | ||
| A | 2363 | 2363 | |
| B | 3274 | 3274 | |
| C | Distancia del centro de distribución 76mm | 3752 | 3752 |
| Distancia del centro de distribución 110mm | 3722 | 3722 | |
| D (Recomendado) | 5000 | 5000 | |
| E | 1168 | 1168 | |
| F | 568 | 568 | |
| G | 1730 | 2264 | |
| H | 3660 | 4828 | |
| I | 1716 | 2250 | |
| K | 2306 | 3236 | |
| L (Estándar) | 596 | 596 | |
| L (Con receptores) | 1296 | 1296 | |
| M | 2292 | 2826 | |
| N | 1502 | 1502 | |
| Peso de la máquina | 17t | 24t | |
