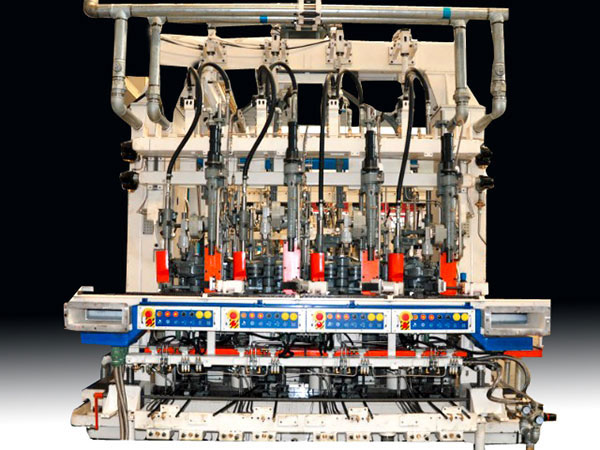

Máquina IS simple gota HGD4.6
Máquina de secciones individuales
| Sistema de control FLEXLINE | |
| Distribuidor de gota servo | |
| Distribuidor de gota mecánico | Opcional |
| Nuevo tipo de sistema de entrega | |
| Conexiones en el sistema de aceite para premoldes y moldes | |
| Premolde con soportes protectores | |
| Mecanismo de inversión con amortiguación hidráulica | |
| Mecanismo de inversión servo eléctrico | Opcional |
| Mecanismo de enfriamiento de los moldes VertiFlow | |
| Mecanismo de placa inferior con formación de vacío | Opcional |
| Mecanismo de émbolo de cambio rápido | |
| Mecanismo de extracción de amortiguación hidráulica | |
| Mecanismo de extracción servo eléctrico | Opcional |
| Pinza de extracción de cambio rápido | |
| Mecanismo de soplado de cambio rápido | |
| Montantes estrechos para la máquina | |
| Caja de válvula electroneumática 21 (EPVB) | |
| Transportador con cinta | |
| Impulsor de leva estándar | |
| Transportador con cadena silenciosa | Opcional |
| Eyector eléctrico, Cilindros horizontales dobles | Opcional |
| Mecanismo de enfriamiento de los premoldes con control de encendido y apagado | Opcional |
| Sistema de lubricación automática con ajustes de tiempo y racionamiento | |
| Métodos de producción de envases de vidrio | |
| Soplado-soplado | |
| Prensado-soplado | |
| Soplado-soplado | Prensado-soplado | |
| Máquina IS | ||
| Diámetro máximo del cuerpo (VertiFlow) | 156mm | |
| Diámetro máximo del cuerpo (Enfriamiento horizontal sin vacío) | 178mm | |
| Diámetro máximo del cuerpo (Vacío) | 170mm | |
| Altura mínima de la botella | 61mm | 74mm |
| Altura máxima de la botella (con VertiFlow) | 315mm | 240mm |
| Diámetro máximo de la botella | 48mm | 120mm |
| Ítem | Presión(Bar) | Consumo por sección Nm 3 /min |
| Aire de operación de baja presión | 2.1 | 1.0 |
| Aire de operación de alta presión | 3.1 | 1.0 |
| Aire a alta presión (Gas inducido de la caja de válvulas) | 4.0 | 0.003 |
| Aire soplado (Soplado-soplado) | 3.1 | 1.8 |
| Aire soplado (Prensado-soplado) | 3.1 | 2.6 |
| Vacío | 150mbar | 0.2 ～ 0.3 |
| Enfriamiento de la cuba | 1200 mm H2O | 75 |
| Refrigeración vertical para molde y refrigeración horizontal para premolde | 1200 mm H2O | 50 |
| Transportador | 600 mm H2O | 10 |
| Aceite lubricante | 80 | 1.3 L/día |
| Agua de refrigeración | 2.1 | 15 L/min |

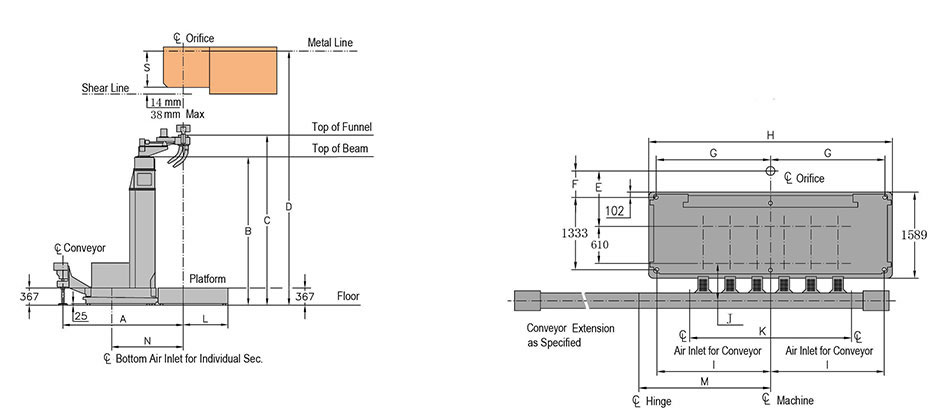

| Alimentador y tamaño de la boca | BLD660 Superficial | BLD660 Boca estándar | BLD660 Boca profunda |
| S | 262 | 314 | 364 |
| Cantidad y tamaño de secciones de la máquina IS | 4 | 6 |
| mm | mm | |
| A (cinta) | 2298 | 2298 |
| A (cadena) | 2363 | 2363 |
| B | 3169 | 3169 |
| C | 3519 | 3519 |
| D (recomendado) | 4700 | 4700 |
| E | 1168 | 1168 |
| F | 568 | 568 |
| G | 1451 | 1985 |
| H | 3202 | 4270 |
| I | 1437 | 1971 |
| J (cinta) | 520 | 520 |
| J (cadena) | 585 | 585 |
| K (cinta) | 2094 | 3164 |
| K (cadena) | 2168 | 3236 |
| L | 596 | 596 |
| M (cinta) | 1617.5 | 2152.5 |
| M (cadena) | 2292 | 2826 |
| N | 1502 | 1502 |
| Peso de la máquina | 15T | 20T |
