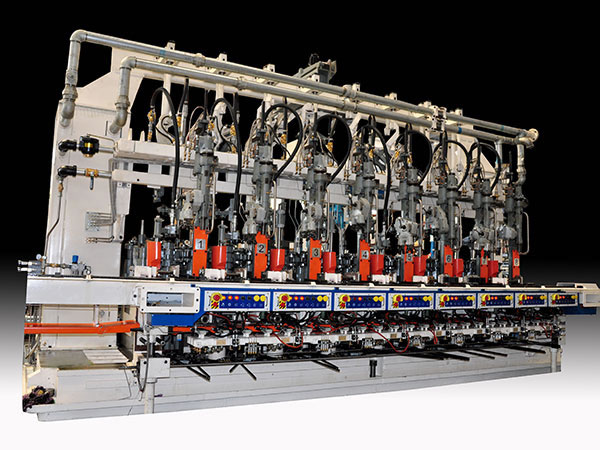

Máquina IS doble gota HS4.6.8-127
Máquina de secciones individuales

Formulario de consultas

Configuración estándar de la máquina con secciones independientes
Sistema de control FLEXLINE
Distribuidor de gota servo
Nuevo tipo de sistema de entrega
Conexiones en el sistema de aceite para premoldes y moldes
Premolde con soportes protectores
Mecanismo de inversión con amortiguación hidráulica
Mecanismo de enfriamiento de los moldes de flujo vertical
Mecanismo de émbolo de cambio rápido
Mecanismo de soplado de cambio rápido
Montante ancho para la máquina
Caja de válvula electroneumática 21 (EPVB)
Pinza de extracción de cambio rápido
Transportador con cadena silenciosa
Sistema de lubricación automática con ajustes de tiempo y racionamiento

Configuraciones opcionales de la máquina IS

Mecanismo de placa inferior con formación de vacío Opcional
Mecanismo de extracción de amortiguación hidráulica Opcional
Mecanismo de extracción servo eléctrico Opcional
Eyector eléctrico, Cilindros horizontales dobles Opcional
Impulsor servoeléctrico Opcional
Mecanismo de enfriamiento de los premoldes con control de encendido y apagado Opcional

Métodos de producción de envases de vidrio
Soplado-soplado
Prensado-soplado
Prensado de cuello estrecho-soplado

Especificaciones de los envases de vidrio
Soplado-soplado Prensado-soplado
Características de la máquina IS
Diámetro máximo del cuerpo (VertiFlow) 95mm
Diámetro máximo del cuerpo (Enfriamiento horizontal sin vacío) 102mm
Diámetro máximo del cuerpo Vacío 95mm
Altura mínima de la botella 73mm 55mm
Altura máxima de la botella (con VertiFlow) 325mm 290mm
Diámetro máximo de la botella 48mm 90mm
Consumo de la máquina formadora de envases
Media Presión (Bar) Consumo por sección Nm3/min
Aire de operación de baja presión 2.1 1.0
Aire de operación de alta presión 3.1 1.0
Aire a alta presión (Gas inducido de la caja de válvulas) 4.0 0.003
Aire soplado (Soplado-soplado) 3.1 2.0
Aire soplado (Prensado-soplado) 3.1 2.8
Vacío 150mbar 0.2 ～ 0.3
Enfriamiento de la cuba 1200mm H2O 75
Refrigeración vertical para molde y refrigeración horizontal para premolde 1200mm H2O 55
Transportador 600 mm H2O 10
Aceite lubricante 80 1.3 L/día
Agua de refrigeración 2.1 15 L/min
Tamaño de instalación de la máquina tipo IS
Alimentador BLD910
S 400.5
Cantidad y tamaño de secciones de la máquina IS 4 6 8
mm mm mm
A 2389 2389 2389
B 3169 3169 3169
C (Distancia del centro de distribución 110mm ) 3617 3617 3617
D (Recomendado) 5000 5000 5000
E 1158 1158 1158
F 568 568 568
G 1730 2264 2798
H 3660 4828 5896
I 1716 2250 2784
K 2306 3236 4304
L (Estándar) 596 596 596
L (Con receptores) 1296 1296 1296
M 2292 2826 3360
N 1502 1502 1502
Peso de la máquina 16T 23T 28T
